Clavijas y contactos marca IDE

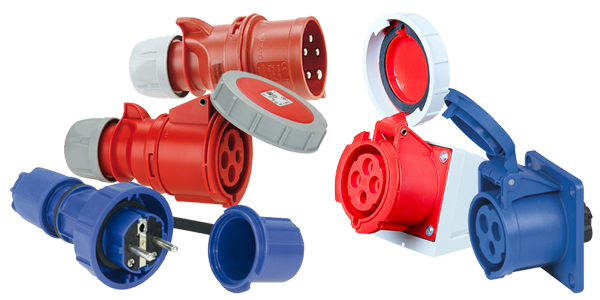

Clavijas, bases y sistemas de distribución para usos industriales

Las bases y clavijas de la serie Shark están fabricadas de acuerdo a las normas EN60309-1 y EN60309-2 con materiales plásticos libres de halógenos de alta durabilidad, estando disponibles en un rango de 16 a 125 amperios y de 110 a 500 voltios.

La amplia gama de bases y clavijas industriales de PCE la conforman las siguientes categorías de productos:

Bases y clavijas tipo Schuko IP44, IP67
Bases y clavijas de baja tensión 16A - 32A IP44
Bases y clavijas de baja tensión 16A - 32A IP67
Bases y clavijas de baja tensión 63A - 125A IP67
Bases de enclavamiento 16A - 32A IP44
Bases de enclavamiento 16A - 63A IP67

Tomas de corriente industriales
Baja Tensión IP 44 50/60 Hz

Polos	Amp	Hrs	Color	Clavija Aérea		Base Aérea		Base Empotrable Inclinada		Base Mural		Tensión
Polos	Amp	Hrs	Color	PCE	IDE	PCE	IDE	PCE	IDE	PCE	IDE
2P+T	16 A	4		013-4	01101	213-4	01201	413-4	01301	113-4	01321	100/130
		6		013-6	02101	213-6	02201	413-6	02301	113-6	02321	200/250
		9		013-9	03101	213-9	03201	413-9	03301	113-9	03321	380/415
		7		013-7	05101	213-7	05201	413-7	05301			480/500
3P+T	16 A	4		014-4	01102	214-4	01202	414-4	01302	114-4	01322	100/130
		9		014-9	02102	214-9	02202	414-9	02302	114-9	02322	200/250
		6		014-6	03102	214-6	03202	414-6	03302	114-6	03322	380/415
		7		014-7	05102	214-7	05202	414-7	05302	114-7	05322	480/500
3P+N+T	16 A	4		015-4	01103	215-4	01203	415-4	01303	115-4	01323	100/130
		9		015-9	02103	215-9	02203	415-9	02303	115-9	02323	200/250
		6		015-6	03103	215-6	03203	415-6	03303	115-6	03323	380/415
		7		015-7	05103	215-7	05203	415-7	05303	115-7	05323	480/500

2P+T	32 A	4		023-4	01104	223-4	01204	423-4	01304	123-4	01324	100/130
		6		023-6	02104	223-6	02204	423-6	02304	123-6	02324	200/250
		9		023-9	03104	223-9	03204	423-9	03304	123-9	03324	380/415
		7		023-7	05104	223-7	05204	423-7	05304			480/500
3P+T	32 A	4		024-4	01105	224-4	01205	424-4	01305	124-4	01325	100/130
		9		024-9	02105	224-9	02205	424-9	02305	124-9	02325	200/250
		6		024-6	03105	224-6	03205	424-6	03305	124-6	03325	380/415
		7		024-7	05105	224-7	05205	424-7	05305	124-7	05325	480/500
3P+N+T	32 A	4		025-4	01106	225-4	01206	425-4	01306	125-4	01326	100/130
		9		025-9	02106	225-9	02206	425-9	02306	125-9	02326	200/250
		6		025-6	03106	225-6	03206	425-6	03306	125-6	03326	380/415
		7		025-7	05106	225-7	05206	425-7	05306	125-7	05326	480/500

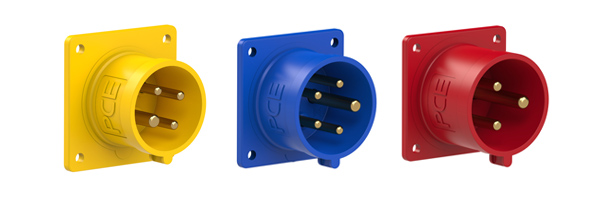

Clavijas empotrables rectas
Baja Tensión IP 44 50/60 Hz

Polos	Amp	Hrs	PCE	IDE	Tensión
2P+T	16 A	6	613-6	02111	200/250
3P+T		4	614-9	01112	100/130
		9	614-9	02112	200/250
		6	614-6	03112	380/415
3P+N+T		9	615-9	02113	120/208- 144/250
3P+N+T		6	615-6	03113	220/400
2P+T	32 A	6	623-6	02114	200/250
2P+T		9	623-9	03114	380/415
3P+T		9	624-9	02115	200/250
3P+T		6	624-6	03115	380/415
3P+N+T		9	625-9	02116	200/250
3P+N+T		6	625-6	03116	220/400

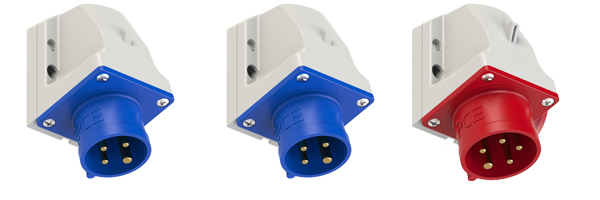

Clavija mural
Baja Tensión IP 44 50/60 Hz

Polos	Amp	Hrs	PCE	IDE	Tensión
3P+T	16 A	9	514-9	02122	200/250
3P+T	32 A	9	524-9	02125	200/250
3P+N+T	16 A	6	515-6	03123	220/440

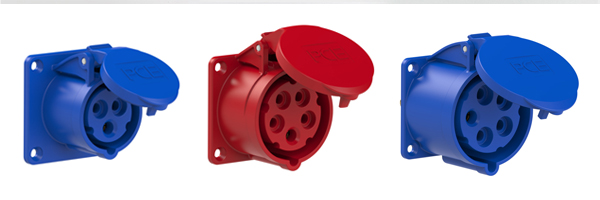

Bases empotrables rectas
Baja Tensión IP 44 50/60 Hz

Polos	Amp	Hrs	PCE	IDE	Tensión
3P+N+T	16 A	6	315-6	03313	200/346- 240/415
2P+T	32 A	6	323-6	02314	200/250
3PT+T		9	324-9	02315	200/250
3P+N+T		9	325-9	02316	200/250

Tomas de corriente industriales
Baja Tensión IP 67 50/60 Hz

Polos	Amp	Hrs	Color	Clavija Aérea		Base Aérea		Base Empotrable Inclinada		Base Mural		Tensión
Polos	Amp	Hrs	Color	PCE	IDE	PCE	IDE	PCE	IDE	PCE	IDE	Tensión
2P+T	16 A	4		132-4	01601	2132-4	01701	4132-4	01801	1132-4	01821	100/130
2P+T	16 A	6		132-6	02601	2132-6	02701	4132-6	02801	1132-6	02821	200/250
3P+T	16 A	9		142-9	02602	2142-9	02702	4142-9	02802	1142-9	02822	200/250
		6		142-6	03602	2142-6	03702	4142-6	03802	1142-6	03822	380/415
		7		142-7	05602	2142-7	05702	4142-7	05802	1142-7	05822	480/500
3P+N+T	16 A	9		0152-9	02603	2152-9	02703					200/250
3P+N+T	16 A	6		152-6	03603	2152-6	03703	4152-6	03803	1152-6	03823	380/415

2P+T	32 A	4		0232-4	01604	2232-4	01704	4232-4	01804	1232-4	01824	100/130
2P+T	32 A	6		0232-6	02604	2232-6	02704	4232-6	02804	1232-6	02824	200/250
3P+T	32 A	4		0242-4	01605							100/130
		9		0242-9	02605	2242-9	02705	4242-9	02805	1242-9	02825	200/250
		6		0242-6	03605	2242-6	03705	4242-6	03805	1242-6	03825	380/415
		7		0242-7	05605	2242-7	05705	4242-7	05805	1242-7	05825	480/500
3P+N+T	32 A	6		0252-6	03606	2252-6	03706	4252-6	03806	1252-6	03826	380/415

2P+T	63 A	4		033-4	01651	233-4	01751	433-4	01851	133-4	01871	100/130
2P+T	63 A	6		033-6	02651	233-6	02751	433-6	02851	133-6	02871	200/250
3P+T	63 A	9		034-9	02652	234-9	02752	434-9	02852	134-9	02872	200/250
		6		034-6	03652	234-6	03752	434-6	03852	134-6	03872	380/415
		7		034-7	05652	234-7	05752	434-7	05852	134-7	05872	480/500
3P+N+T	63 A	6		035-6	03653	235-6	03753	435-6	03853	135-6	03873	380/415
3P+N+T	63 A	7								135-7		380/415

2P+T	125 A	6		043-6	02654	243-6	02754	443-6	02854	143-6	02874	200/250
3P+T	125 A	9		044-9	02655	244-9	02755	444-9	02855	144-9	02875	200/250
		6		044-6	03655	244-6	03755	444-6	03855	144-6	03875	380/415
		7		044-7	05655	244-7	05755	444-7	05855	144-7	05875	480/500
3P+N+T	125 A	6		045-6	03656	245-6	03756	445-6	03856	145-6	03876	380/415

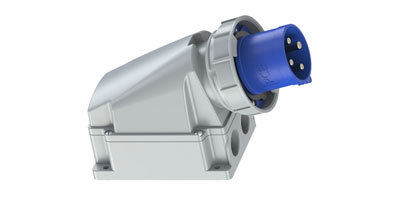

Clavijas IP 67 Mural

Polos	Amp	Hrs	PCE	IDE	Tensión
2P+T	16 A	6	5132-6	02621	200/250
3P+T	16 A	9	5142-9	02622	200/250
3P+T	32 A	6	5242-6	03625	380/415
3P+T	32 A	7	5242-7	05625	480/500
3P+T	63 A	9	534-9	02672	200/250

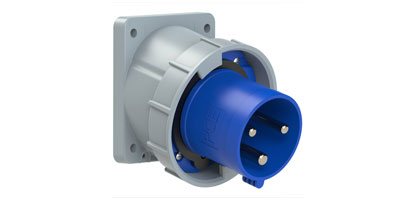

Clavija IP 67 empotrable inclinada

Polos	Amp	Hrs	PCE	IDE	Tensión
3P+T	63 A	9	734-9	02662	200/250
3P+T	63 A	7	734-7	05662	480/500
2P+T	125 A	6	743-6	02664	100/130
3P+T		9	744-9	02665	200/250
3P+N+T		6	745-6	03666	380/415

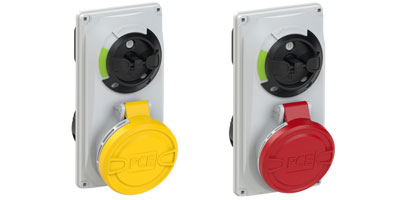

Base de enclavamiento empotrar
Baja Tensión IP 44 50/60 Hz

Amp	Polos	Tensión	Hrs	PCE	IDE

32 A	2P+T	100/130	4	6023-4	01364
	3P+T	380/415	6	6024-6	03355
	3P+N+T	240/415	6	6025-6	03356

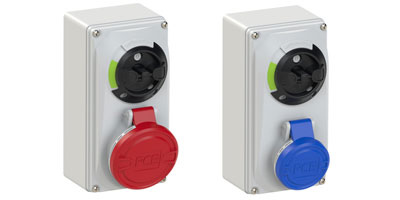

Base de enclavamiento mural
Baja Tensión IP 44 50/60 Hz

Amp	Polos	Tensión	Hrs	Color	PCE	IDE
16 A	2P+T	200/250	6		6113-6	02361
16 A	3P+N+T	240/415	6		6115-6	03363

32 A	2P+T	200/250	6		6123-6	02364
32 A	3P+T	380/415	6		6124-6	03365

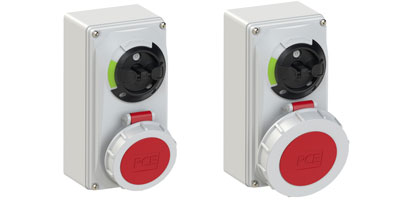

Base de enclavamiento mural
Baja Tensión IP 67 50/60 Hz

Amp	Polos	Tensión	Hrs	Color	PCE	IDE
16 A	2P+T	100/130	4		61132-4	01831
	2P+T	200/250	6		61132-6	02831
	3P+T	380/415	6		61142-6	03832
	3P+N+T	240/415	6		61152-6	03833

32 A	2P+T	100/130	4		61232-4	01834
	2P+T	200/250	6		61232-6	02834
	3P+T	380/415	6		61242-6	03835
	3P+N+T	240/415	6		61252-6	03836

63 A	3P+T	380/415	6		75342-6	03839
63 A	3P+N+T	240/415	6		75352-6	03840

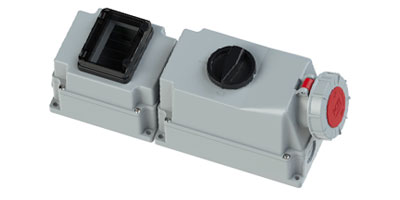

Base de enclavamiento riel DIN
Baja Tensión IP 67 50/60 Hz

Amp	Polos	Tensión	Hrs	Color	PCE	IDE
32 A	3P+T	380/415	6		76242-6	03845
32 A	3P+N+T	240/415	6		76252-6	03846

63 A	2P+T	380/415	6		76342-6	03882
63 A	3P+T	240/415	6		76352-6	03883

Bases y Clavijas tipo Schucko

Clavija aérea de goma Shucko IP 44

Amp	Polos	Tensión	Color	PCE	IDE
10A/16A	2P+T Lateral	250		0532-S	00115

Base aérea de goma Shucko IP 44

Amp	Polos	Tensión	Color	PCE	IDE
10A/16A	2P+T Lateral	250		2510-S	00125

Base mural Shucko IP 44

Amp	Polos	Tensión	Color	PCE	IDE
10A/16A	2P+T Lateral	250		106-0G / 1050-0B	00104

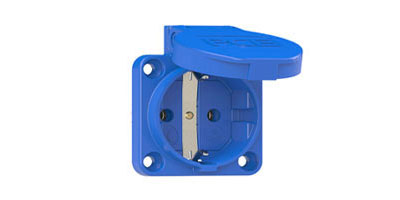

Tomacorrientes empotrable tipo Schuko IP44

Base empotrable Shucko IP 44

Amp	Polos	Tensión	Color	PCE	IDE
10A/16A	2P+T Lateral	250		1050-0B	00102

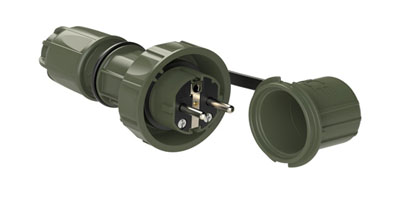

Clavija aérea Shucko IP 67

Amp	Polos	Tensión	Color	PCE	IDE
16 A	2P+T	250		20051-U	00114

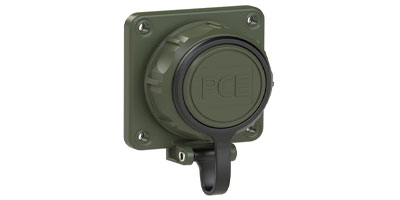

Base empotrable Shucko IP 67

Amp	Polos	Tensión	Color	PCE	IDE
16 A	2P+T	250		20341-UC	00105

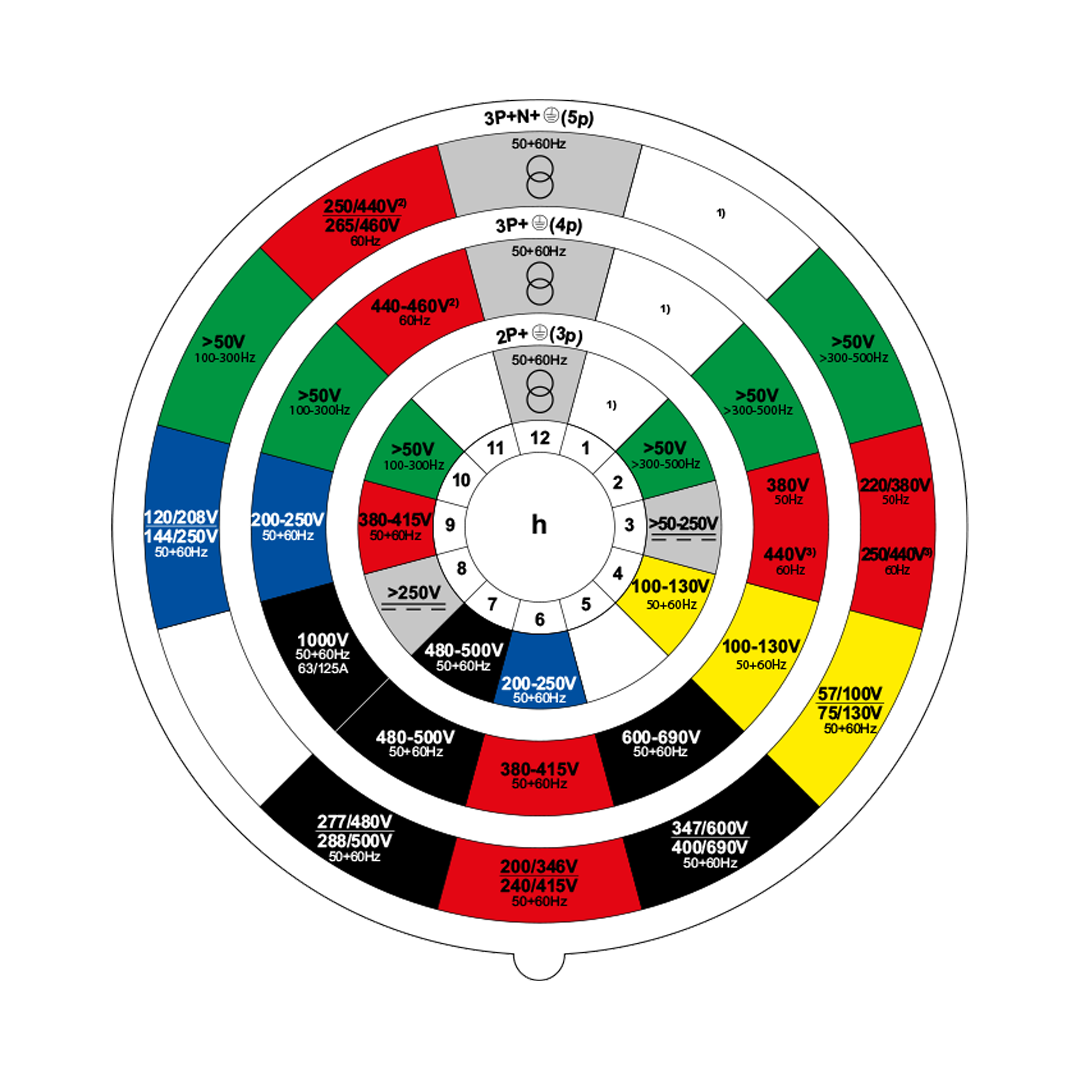

Código Internacional de Color y Referencia

Elementos de Baja Tensión

Contacto por tierra según posición horaria

Para una fácil identificación de las distintas tensiones y frecuencias, todas las bases y clavijas CEE están codificadas por color.

de trabajo	código de color
20-25V	violeta
40-50V	blanco
100-130V	amarillo
200-250V	azul
380-480V	rojo
negro	500-690V
60-500Hz	verde
sin código de color	gris

Posición del contacto de toma tierra según norma CEI 60309-2

tensión	frecuencia	2P+		3P+		3P+N+
V	Hz	16+32A	63+125A	16+32A	63+125A	16+32A	63+125A
63,5/110 a 75/130	50+60					4	4
110 a 130	50+60	4	4	4	4
120/208 a 144/250	50+60					9	9
220 a 250	50+60	6	6	9	9
220/380 a 240/415	50+60					6	6
220/380; 250/440	50+60					3	3*
250/400 a 265/460	60					11	11
277	60	5	5
277/480 a 288/500	50+60					7	7
347/600 a 400/690	50+60					5	5
380 a 415	50+60	9	9	6	6
380; 440	50+60			3	3*
440 a 460	60			11	11
480 a 500	50+60	7	7	7	7
600 a 690	50+60			5	5
>50	100 hasta 300	10*	10*	10	10*	10*	10*
>50	>300 hasta 500	2	2*	2	2*	2	2*
>50 a 250	CC	3	3
>250	CC	8	8
suministro mediante transformador aislado	50+60	12	12	12	12	12	12
*no estándar
